Sähköinen läppäventtiili

Johtava sähköläppäventtiilien valmistaja ja toimittaja Kiinassa!

1. Ammattitiimi

Meillä ei ole vain nuori ja intohimoinen myyntitiimi 24/7 palvelemassa sinua, vaan myös kokenut tekninen tiimi auttaa sinua ratkaisemaan kaikki venttiiliautomaatioratkaisujen tekniset haasteet.

2. Kehittyneet laitteet

Meillä on erittäin tarkka CNC-työstökeskus ja 6 tuotelinjaa tuotteiden laadun vakauden ja luotettavuuden varmistamiseksi.

3. Rikas kokemus

Työpajamme on tehokas ja hyvin organisoitu työtila, jossa on nykyaikaiset laitteet ja ammattitaitoiset teknikot. Laitteita huolletaan ja huolletaan säännöllisesti saumattomien tuotantoprosessien varmistamiseksi.

4. CE/SIL/ATEX/EAC-sertifioidut tuotteet

Varmistamme tuotteiden erinomaisen laadun tiukan laadunvalvonnan, korkealaatuisten materiaalien ja valmistusprosessien sekä asiakkaiden vaatimuksiin keskittymisen kautta.

Älykäs integroitu räjähdyssuojattu sähköinen läppäventtiili

Lisää kyselyyn

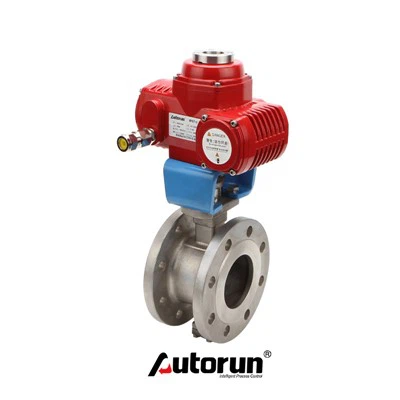

Räjähdyssuojattu sähkölaippa Kolme eksentristä kovaa tiivistysventtiiliä

Lisää kyselyyn
Sähköinen saniteettipuristin läppäventtiilin kytkimen tyyppi

Lisää kyselyyn
Sähköinen korvake keskilinjan läppäventtiilin kytkimen tyyppi

Lisää kyselyyn
Sähköinen korvaketyyppinen korkean suorituskyvyn läppäventtiili

Lisää kyselyyn
Sähköinen kolme epäkeskistä laipallista läppäventtiiliä

Lisää kyselyyn
Odl sähköinen kolmen epäkeskisen läppäventtiilin kytkimen tyyppi

Lisää kyselyyn
Sähköinen pariliitin, korkea suorituskykyinen läppäventtiili

Lisää kyselyyn

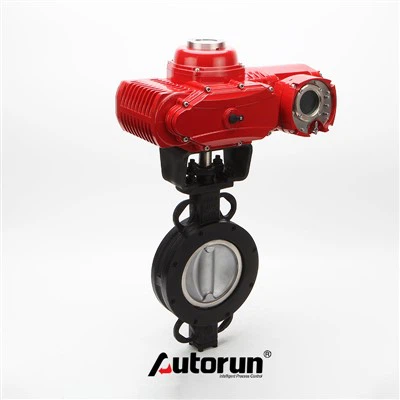

Sähkösäätöinen läppäventtiili Odl Center Line

Lisää kyselyyn
Sähköisesti säädettävä V-palloventtiili

Lisää kyselyyn
Sähköinen ruostumattomasta teräksestä valmistettu keskilinjainen pehmeä tiivisteläppäventtiili

Lisää kyselyyn
Sähköinen laippa Teflon vuorattu läppäventtiili

Lisää kyselyyn

Etusivu 12 Viimeinen sivu 1/2

Mikä on sähköinen läppäventtiili?

Sähköinen läppäventtiili on venttiili, joka käyttää sähkömoottoria avaamaan, sulkemaan ja ohjaamaan nesteiden ja kaasujen virtausta putkistoissa. Se koostuu venttiilistä ja sähkötoimilaitteesta, joka pyörii 90 astetta. Venttiili aktivoituu ja sulkeutuu toimilaitteen pyörimisen perusteella.

Kuinka sähköinen läppäventtiili toimii?

Läppäventtiili on venttiili, jota käytetään virtauksen säätelyyn suurissa putkissa, joissa kiekko on kiekon muotoinen. Toiminta on samanlainen kuin palloventtiilin. Putken keskelle asetetaan levy tai kiekko. Levyssä on sen läpi kulkeva tanko, joka on kytketty venttiilin ulkopuolella olevaan toimilaitteeseen. Toimilaitteen pyörittäminen kääntää kiekon joko yhdensuuntaisesti tai kohtisuoraan virtaukseen nähden. Toisin kuin palloventtiilissä, kiekko on aina mukana virtauksessa, joten virtaukseen indusoituu aina painehäviö venttiilin asennosta riippumatta.
Läppäventtiilitoimilaite ohjaa kaasun tai nesteen virtausta kiekon avulla, joka pyörii halkaisijaakselin ympäri putken sisällä, tai kahdella puoliympyrän muotoisella levyllä, jotka on saranoitu yhteiseen karaan, mikä sallii virtauksen vain yhteen suuntaan. Nämä toimivat läppäventtiilit tarjoavat 90 asteen tai vähemmän pyörivän varren liikkeen kompaktissa rakenteessa. Toisin kuin palloventtiileissä, läppäventtiileissä ei ole taskuja, joihin nesteitä voi jäädä loukkuun, kun venttiili suljetaan.

Tiimi

Erityyppiset sähköiset läppäventtiilit

Metallipalkeinen suoratoiminen sähköinen läppäventtiili

Se soveltuu pohjapaineelle, keski- ja pieniläpimittaiselle höyryväliaineelle.

Muovikalvo suoratoiminen sähköinen läppäventtiili

Se sopii välipohjan paineelle, keskikaliiperiselle kaasulle ja vesiväliaineelle.

Pilottiohjattu sähköinen läppäventtiili

Se sopii höyry-, kaasu- ja vesiväliaineille, joilla on eri paineet, ominaisuudet ja lämpötilat. Jos se on valmistettu haponkestävästä ruostumattomasta teräksestä, sitä voidaan käyttää erilaisissa syövyttävissä aineissa.

Pilottimetallipalje sähköinen läppäventtiili

Se soveltuu pohjapaineelle, keski- ja pienihalkaisijaiselle höyrylle, kaasulle ja muille väliaineille.

Ohjauskalvon sähköinen läppäventtiili

Se sopii pohjapaineelle, korkeapaineelle, keski- ja pienihalkaisijaiselle höyrylle tai vesiväliaineelle.

Kuinka ylläpitää sähköistä läppäventtiiliä?

Tarkista kevät:Jokainen sähköisen läppäventtiilin jousi sopii vain tietylle ulostulopainealueelle, ja tämän alueen ulkopuolella oleva jousi on vaihdettava.

Työskentelylämpötila:Kun väliaineen käyttölämpötila on korkea, käytetään yleensä ohjausmäntätyyppistä sähköläppäventtiiliä tai ohjausmetallipaljetyyppistä sähköläppäventtiiliä.

Väliaine on kaasu tai vesi:Kun väliaine on kaasu tai vesi, valitaan yleensä nopeasti toimiva kalvotyyppinen sähköinen läppäventtiili tai pilottikalvotyyppinen sähköinen läppäventtiili.

Media on Steam:Kun väliaine on höyry, tulee käyttää ohjausmäntätyyppistä tai ohjausmetallipalketyyppistä sähköistä läppäventtiiliä.

Asennusohje:Varsinaisen käytön, säädön ja huollon helpottamiseksi sähköinen läppäventtiili tulee yleensä asentaa vaakasuoraan putkeen.

Sähköisen läppäventtiilin säilytysmenetelmä

Pidä kuivana

Tämä tuote on säilytettävä kuivassa ja hyvin ilmastoidussa huoneessa. Sitä ei saa säilyttää ulkona. Tiivisterengas ei saa olla kosketuksissa öljyisten aineiden kanssa, jotta ikääntyminen voidaan välttää

Puhdistus

Halkaisijan molemmissa päissä käytetään kansia pölyn ja ruosteen estämiseksi ja kanavien pitämiseksi puhtaina. Käsittelypinnan molemmista päistä lika tulee poistaa ja ruosteenestoaine pinnoittaa.

Valmistelu uudelleenkäyttöön

Sähköläppäventtiilin, jonka säilytysaika on yli 18 kuukautta, tulee testata ennen asennusta ja käyttöä uudelleen varmistaaksemme rakenteen ja toiminnan eheyden.

Säännölliset tarkastukset varastoinnin aikana

Kun asennat sähköistä läppäventtiiliä, varmista, että sähkölaite ei puristu ja liittimet eivät vaurioidu, ja vältä kosketusta syövyttävien aineiden kanssa. Ole varovainen käsitellessäsi sähköisten ja mekaanisten osien vaurioitumisen välttämiseksi.

Vinkkejä sähköisen läppäventtiilin asentamiseen

Tarkista venttiililevy

Asennuksen aikana venttiililevyn tulee pysähtyä kiinni-asentoon.

Tarkista kiertokulma

Avausasento tulee määrittää perhoslevyn kiertokulman mukaan.

Tarkista ohitusventtiilit

Ohitusventtiileillä varustetuissa läppäventtiileissä ohitusventtiili tulee avata ennen avaamista.

Lue käsikirja

Se tulee asentaa valmistajan asennusohjeiden mukaisesti. Raskaille läppäventtiileille on luotava tukeva perusta.

Meidän sertifikaattimme

CE EX venttiilitoimilaitteelle

ISO9001:2015

ODL OHQ CE

SIL{0}} venttiilin toimilaitteelle 01

Tehtaamme

20230913160246b8e3bf8d70564e319a890378eb55a5c2

2023091317424213d4eb8020e6402082f123c265716487

20230913160302115959621de240e5a2378f1ea9e0f347

202309131743179651752a3dcd41669ce47c229ad69e08

Lopullinen opas sähköiseen läppäventtiiliin

K: Mikä on sähköventtiilien ohjausjännite?

V: Sähkökäyttöisen läppäventtiilin ohjausjännite vaihtelee tyypillisesti läppäventtiilin tyypin ja koon mukaan. Yleensä useimmat venttiilit on suunniteltu käytettäviksi AC DC220V/50-60Hz, AC DC 24V, AC380V, AC480V, AC440V tai muulla erikoisjännitteellä. On tärkeää tarkistaa mallisi arvot varmistaaksesi, että käytät oikeaa jännitettä sovelluksellesi. Ota aina yhteyttä pätevään ammattilaiseen varmistaaksesi, että käytät turvallisia rajoja.

K: Mitkä ovat sähköventtiilin tehdastestit?

V: Sähköisille läppäventtiileille tehdään tyypillisesti erilaisia tehdastestejä ennen kuin ne luovutetaan myyntiin. Nämä testit on suunniteltu varmistamaan, että venttiili toimii odotetulla tavalla ja täyttää kaikki soveltuvat alan standardit. Testeihin voi kuulua painetestaus, vuototestaus, virtausnopeustestaus ja sähkömekaaninen testaus. Kaikki nämä testit auttavat takaamaan tuotteen laadun ja varmistamaan, että asiakkaat saavat luotettavan venttiilin, joka toimii hyvin heidän sovelluksessaan.

K: Mihin moottoroitua läppäventtiiliä käytetään?

V: Moottoroidut läppäventtiilit tarjoavat suuren määrän hallintaa järjestelmän putkistojen läpi virtaaviin prosessiaineisiin. Useat syyt edellyttävät tarvetta manipuloida nesteen tai kaasun määrää, joka virtaa tiettyyn suuntaan tiettynä aikana.

K: Mikä on sähköisen läppäventtiilin toimintaperiaate?

V: Sähköinen läppäventtiili käyttää sähköenergiaa käyttövoimana, ja venttiilin vartta käyttää sähkölaite, jotta läppälevy pyörii 90 astetta venttiilin avaamisen ja sulkemisen saavuttamiseksi.

K: Milloin läppäventtiiliä ei saa käyttää?

V: Läppäventtiilejä ei ole suunniteltu käsittelemään kuivia irtotavara-aineita. Ne on suunniteltu kaasu- ja nestesovelluksiin. Kuivien bulkkikiintoaineiden hankauskyky heikkenee läppäventtiileistä pisteeseen, jossa ne eivät enää tiivisty kunnolla ja ne on vaihdettava.

K: Mikä on yleisin läppäventtiilin käyttö?

V: Läppäventtiilejä käytetään, kun tilaa on rajoitetusti. Toisin kuin luistiventtiilejä, läppäventtiilejä voidaan käyttää kuristukseen tai virtauksen säätämiseen sekä täysin auki- ja täysin suljetussa asennossa. Painehäviö läppäventtiilin kautta on pieni verrattuna luistiventtiiliin.

K: Mikä on läppäventtiilin etu?

V: Läppäventtiilit ovat rakenteeltaan hyvin yksinkertaisia ja niillä on minimaaliset huoltovaatimukset. Ne on helppo asentaa ja käyttää. Lisäksi ne ovat tyypillisesti paljon halvempia kuin samankokoiset palloventtiilit. Ne eivät vaadi paljon vääntömomenttia toimiakseen tehokkaasti, ja ne voidaan automatisoida energiatehokkaaseen toimintaan.

K: Mikä on automaattinen läppäventtiili?

V: Läppäventtiilit ovat yleinen venttiilityyppi, jota käytetään halkaisijaltaan suurissa putkissa. Niitä käytetään tyypillisesti peruson/off-huoltoon, mutta niitä voidaan käyttää myös tehokkaasti kaasuvirtauksen säätämiseen. Niitä käytetään yksinkertaisella 90 asteen käännöksellä (neljäskierros) kiekon muotoisella esteellä.

K: Mistä läppäventtiilit on tehty?

V: Läppäventtiilit voivat olla metalliset tai joustavat; Jälkimmäisessä tapauksessa istukka on tavallisesti valmistettu luonnon- tai synteettisestä kumista ja se on yleensä kiinnitetty pienempikokoisten venttiilien runkoon tai levyyn.

K: Mikä on läppäventtiilien rakennusmateriaali?

V: ASTM A216 WCB ja LCC (Low Carbon Content) -teräkset ovat yleisimmin käytettyjä laatuja läppäventtiilien rungoissa ja kiekoissa (jotka ovat valuteräksiä). Niitä käytetään korkean ja matalan lämpötilan huoltoon. Ruostumattomat teräkset ovat rauta-, nikkeli- ja kromiseoksia, joiden Cr-pitoisuus on vähintään 10,5 prosenttia.

K: Mistä materiaalista läppäventtiili on valmistettu?

V: Yleisimmät venttiilirungoissa ja -levyissä käytetyt teräkset ovat valulaadut ASTM A216 WCB (Weldable Cast B-grade) ja LCC (Low Carbon Content) -teräkset. WCB-materiaali soveltuu parhaiten korkeiden lämpötilojen käyttöön, kun taas LCC:tä voidaan käyttää matalissa (pakas) lämpötiloissa.

K: Mitä materiaalia läppäventtiililevyissä käytetään?

V: Alumiinipronssi - Yleisimmin hyväksytty läppäventtiileissä käytetty levymateriaali, alumiinipronssi on lämpökäsiteltävä ja sillä on teräksen lujuus. Alumiinioksidikerroksen muodostuminen esillä oleville pinnoille tekee tästä metallista erittäin korroosionkestävän.

K: Mikä on moottoroitu läppäventtiili?

V: Moottoroitu läppäventtiili toimii muuttamalla putkilinjassa olevan pyöreän kiekon asentoa. Kiekko on putken kehän kokoinen, joten se voi luoda luotettavan tiivistyksen tapauksissa, joissa prosessiväliaineen virtausta on rajoitettava tai pysäytettävä.

K: Mikä on EPDM-läppäventtiili?

V: Läppäventtiili, jossa on ruostumattomasta teräksestä valmistettu runko ja levy sekä EPDM-vuoraus, tekee tästä venttiilistä kustannustehokkaan ratkaisun monenlaisiin eristyssovelluksiin, erityisesti juomaveden käyttöön. Käsikäyttöinen, toimitetaan lukittavalla vivulla tai vaihteistolla.

K: Mitkä ovat läppäventtiilin pääosat?

V: Läppäventtiilin avainkomponentteja ovat runko, levy, varsi, istukka ja toimilaite, joista jokaisella on tärkeä rooli nesteen virtauksen säätelyssä venttiilin läpi. Venttiilin runko, joka on tyypillisesti valmistettu materiaaleista, kuten valuraudasta, ruostumattomasta teräksestä tai PVC:stä, tarjoaa rakenteellista tukea ja sisältää muut komponentit.

K: Mitä eroa on läppäventtiilillä ja läppäventtiilillä?

V: Läppäventtiilit tunnetaan myös läppäventtiileinä. Butterfly-venttiilin toimintaperiaate koostuu pyöreästä kiekosta, jonka varsi on keskellä, ja toimilaitetta pyörittäessä kiekko kääntyy joko yhdensuuntaisesti tai kohtisuoraan ja levy aiheuttaa paineen alenemisen myös sen ollessa auki.

K: Mikä on laipallinen läppäventtiili?

V: Laipallisissa läppäventtiileissä on laipalliset aukot. Laipat yhdistetään laipallisilla putkien päillä. Liitos putkeen tapahtuu pulteilla.

K: Miksi käyttää kiekkoläppäventtiiliä?

V: Reunan ympärillä oleva tiiviste mahdollistaa sen, että se muodostaa uskomattoman tiiviin tiivisteen, mikä pitää vuotojen riskin mahdollisimman pienenä. Ne tarjoavat paremmat virtausominaisuudet kuin useimmat muut venttiilit. Virtausta on helppo hallita, ja painehäviö on hyvin pieni.

K: Mikä on kaksoislaippainen läppäventtiili?

V: Kaksoislaippa viittaa putken liittämiseen enemmän kuin mikään muu. Tämän tyyppinen läppäventtiili sopii erinomaisesti sovelluksiin, joissa vaaditaan tiivis tiiviste, kuten vedenkäsittelylaitoksiin tai kemikaalien käsittelylaitoksiin.

K: Mikä on läppäventtiilien kokoalue?

V: Saatavana kooissa 50 mm (2") - 900 mm (36"), venttiiliä on saatavana valuraudasta, SG-raudasta ja hiiliteräksestä, useissa runkotyyleissä, materiaaleissa ja käyttövaihtoehdoissa.

Meidät tunnetaan yhtenä ammattimaisimmista sähköisten läppäventtiilien valmistajista ja toimittajista Kiinassa, joka tarjoaa korkealaatuisia tuotteita kilpailukykyiseen hintaan. Voit vapaasti ostaa kestävän sähköisen läppäventtiilin varastossa täältä tehtaaltamme. Ota meihin yhteyttä saadaksesi hinnaston ja tarjouksen.
