Pneumaattinen läppäventtiili

Johtava sähkötoimilaitteiden valmistaja ja toimittaja Kiinassa!
1. Ammattimainen tiimi

Meillä ei ole vain nuori ja intohimoinen myyntitiimi 24/7 palvelemassa sinua, vaan myös hyvin kokenut tekninen tiimi auttaa sinua ratkaisemaan kaikki venttiiliautomaatioratkaisujen tekniset haasteet.

2. Kehittyneet laitteet

Meillä on erittäin tarkka CNC-työstökeskus ja 6 tuotelinjaa tuotteiden laadun vakauden ja luotettavuuden varmistamiseksi.

3. Rikas kokemus

Työpajamme on tehokas ja hyvin organisoitu työtila, jossa on nykyaikaiset laitteet ja ammattitaitoiset teknikot. Laitteita huolletaan ja huolletaan säännöllisesti saumattomien tuotantoprosessien varmistamiseksi.

4. CE/SIL/ATEX/EAC-sertifioidut tuotteet

Varmistamme tuotteiden erinomaisen laadun tiukan laadunvalvonnan, korkealaatuisten materiaalien ja valmistusprosessien sekä asiakkaiden vaatimuksiin keskittymisen kautta.

Etusivu 12 Viimeinen sivu 1/2

Mikä on pneumaattinen perhoventtiili?





Pneumaattinen läppäventtiili on säätöventtiili, joka käyttää paineilmaa tai kaasun painetta kaasun tai nesteen virtauksen säätämiseen. Se on eräänlainen neljänneskierrosventtiili, joka on nimetty sen perhosmaisen kiekon mukaan. Levy pyörii akselin ympäri venttiilin avaamiseksi tai sulkemiseksi.



Pneumaattisen läppäventtiilin toimintaperiaate



Se koostuu pneumaattisen toimilaitteen ja läppäventtiilin liitännästä. Pneumaattinen läppäventtiili käyttää toimilaitetta pyörittämään pyöreää läppälevyä 90 asteen kiertoliikkeeseen paineilman kautta pneumaattiseen toimilaitteeseen, jotta sitä voidaan käyttää putkilinjan kytkimenä ja virtauksen säätelynä.



Pneumaattisten läppäventtiilien tärkeimmät edut

Pneumatic Three-Way High Pressure Explosion Ball Valve

Helppo asentaa

Pieni ja kevyt, helppo purkaa ja huoltaa. Ne voidaan asentaa mihin tahansa asentoon.

Three-Piece Ball Valve

Kompakti muotoilu

Yksinkertainen ja kompakti rakenne. Pieni käyttömomentti. Nopea 90 astetta kääntyvä aukko

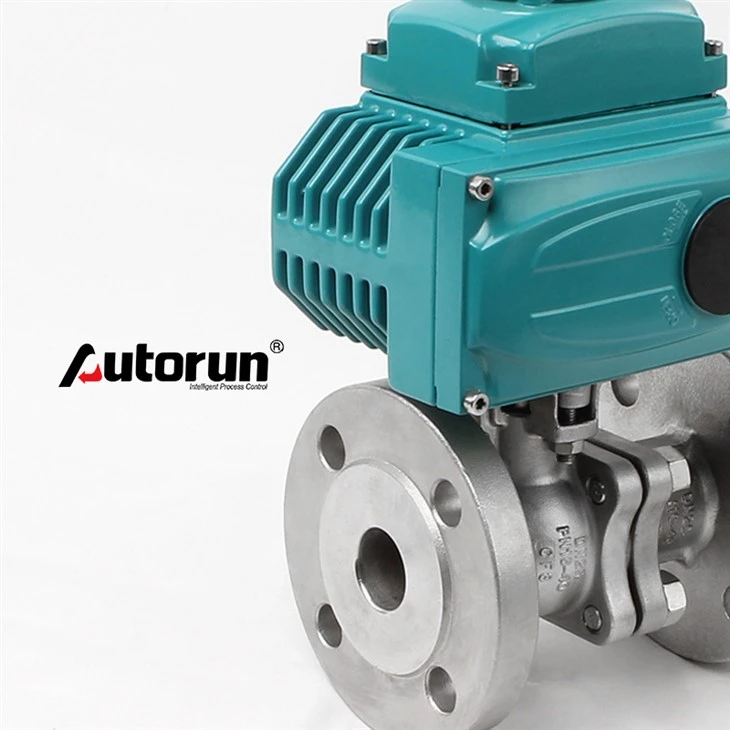

Electric Actuator Ball Valve

Hyvä suoritus

Virtausominaisuudet ovat suoraviivaisia. Säätöteho on hyvä.

Odl Electric PVC Plastic Ball Valve

No-pin rakenne

Perhoslevyn ja venttiilin varren välinen liitos käyttää no-pin-rakennetta, mikä ohittaa mahdollisen sisäisen vuotokohdan.

Pneumatic Wafer Butterfly Valve

Pitkä käyttöikä

Läppäventtiilin ulkokehä käyttää pallomaista muotoa, mikä parantaa tiivistyskykyä ja pidentää venttiilin käyttöikää. Avautuminen ja sulkeminen paineen alaisena yli 50 000 kertaa eivät edelleenkään vuoda.

Electric Modulating Valve Actuator

Kaksisuuntainen tiivistys

Tiivisteosa voidaan vaihtaa. Tiivistys on niin luotettava, että voidaan saavuttaa kaksisuuntainen tiivistys.



Pneumaattisten läppäventtiilien tyypit

Yksipaikkainen pneumaattinen läppäventtiili

Yksipaikkainen pneumaattinen läppäventtiili on tämän tyyppisen venttiilin yleisin tyyppi. Siinä on levy, joka liikkuu lineaarisesti istuimen tiivisteen yli. Tämä rakenne perustuu toimilaitteeseen, joka ohjaa painetta ja virtausnopeutta. Se soveltuu parhaiten matalapaineisten höyry- tai vesisovellusten ohjaamiseen, koska sen säädettävyys on rajoitettu. Nämä venttiilit on usein valmistettu kestävistä materiaaleista, kuten ruostumattomasta teräksestä ja alumiinista, mikä varmistaa, että ne kestävät kulumista ajan mittaan menettämättä suorituskykyä tai tehokkuutta. Lisäksi sen lineaarinen liike vaatii minimaalisen voiman avautumiseen ja sulkemiseen, mikä tekee siitä helpon käyttää tehokkaasti vähällä vaivalla tai huollolla.

Kaksipaikkainen pneumaattinen läppäventtiili

Kaksipaikkaisissa pneumaattisissa läppäventtiileissä on ylimääräinen liikkuva tiiviste asennettuna onteloon ensimmäisen tiivisteen kanssa. Tämä ylimääräinen suojakerros mahdollistaa paineen ja virtausnopeuden tarkan säätelyn käyttäjän mieltymysten mukaan. Kaksi tiivistettä toimivat yhdessä estämään liikkumista tai vuotoja venttiilin ollessa kiinni, kun taas painetta voidaan edelleen säätää kiristämällä toista tiivisteistä. Tämä malli tarjoaa myös enemmän vakautta kuin yhden istukkaventtiilit ja sopii sovelluksiin, joissa lämpötila- tai painealueet ovat äärimmäisiä. Se on yleensä valmistettu kestävistä materiaaleista, kuten ruostumattomasta teräksestä, mikä varmistaa, että se kestää korkean paineen skenaarioita kulumatta nopeasti.

Triple Offset pneumaattinen läppäventtiili

Triple offset pneumaattiset läppäventtiilit ovat erikoistunut venttiilityyppi, jota käytetään korkeapainesovelluksissa. Tässä rakenteessa on offset-levy, jossa on kolme tiivistettä, mikä mahdollistaa sen pysymisen tiukasti suljettuna jopa äärimmäisen paineen tai lämpötilan vaihteluissa. Kolminkertaisen offset-venttiilin ainutlaatuinen geometria sallii sen käsitellä intensiivisiä olosuhteita ilman, että se on altis vuodoille tai vaurioille. Lisäksi tämä venttiili vaatii vähemmän huoltoa ja sen suorituskyky on yhtenäisempi kuin muiden tyyppisten venttiilien. Se on loistava valinta raskaaseen teolliseen toimintaan, jossa tarkkuus ja luotettavuus ovat tärkeitä.

Tehokas pneumaattinen läppäventtiili

Suorituskykyiset pneumaattiset läppäventtiilit on suunniteltu ylivoimaiseen kestävyyteen ja luotettavuuteen vaativissa sovelluksissa. Erikoistiivisteillä, jotka kestävät korkean paineen olosuhteet ilman vuotoa, nämä venttiilit ovat loistava valinta toimintoihin äärimmäisissä lämpötiloissa tai paineissa. Venttiilin tiiviit tiivistysominaisuudet vähentävät myös vaarallisten aineiden roiskeiden riskiä ja varmistavat työntekijöiden turvallisuuden vaarallisissa ympäristöissä. Erinomaisen suunnittelunsa ansiosta korkean suorituskyvyn pneumaattiset läppäventtiilit voivat kestää useita kertoja pidempään kuin tavalliset venttiilit, mutta ne tarjoavat silti tarkan prosessin virtausnopeuden ja paineen hallinnan.



Pneumaattisen läppäventtiilin osat



Runko

Runko on osa, joka pitää kaikki muut pneumaattisen läppäventtiilin osat. Runko on valmistettu erittäin vahvoista metallimateriaaleista, kuten hiiliteräksestä ja ruostumattomasta teräksestä korkean lujuuden varmistamiseksi. On kuitenkin olemassa erityinen luokka näistä venttiileistä, jotka on valmistettu kokonaan muovimateriaaleista. Rungossa on reikiä kiinnittämään pultteja, joita käytetään venttiilin liittämiseen putkeen.

Pneumaattinen toimilaite

Tämä on osa, joka tuottaa vääntömomentin, jota käytetään venttiilin avaamiseen ja sulkemiseen. Toimilaite on kytketty venttiililevyyn varren kautta. Kun toimilaite kääntää karaa, kiekko kääntyy samanaikaisesti sallien tai estäen nesteen virtauksen.

Varsi

Tämä on pneumaattisen läppäventtiilin osa, joka yhdistää venttiililevyn ja toimilaitteen. Varsi auttaa siirtämään vääntömomenttia toimilaitteesta levylle venttiilin avaamiseksi tai sulkemiseksi.

Levy

Tämä on pneumaattisen läppäventtiilin komponentti, joka on vastuussa nestevirtauksen käynnistämisestä ja pysäyttämisestä.

Istuin

Tämä komponentti auttaa estämään nesteen vuotamisen venttiilin ollessa kiinni. Istuimen tehtävänä on muodostaa pinta, johon kiekko asettuu, kun venttiili sulkeutuu.

Tiiviste

Tämä on komponentti, joka on sijoitettu putken ja venttiilin liitäntäpintojen väliin estämään nestevuotoja liitosten välillä. Tiiviste on valmistettu eri materiaaleista riippuen käyttölämpötilasta ja nestetyypistä.



Meidän sertifikaattimme
201903131647139906681
CE EX venttiilitoimilaitteelle
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL{0}} venttiilin toimilaitteelle 01




Tehtaamme
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



Lopullinen opas pneumaattiselle läppäventtiilille

K: Mitkä ovat pneumaattisten läppäventtiilien rakenteelliset ominaisuudet?

V: Pneumaattinen toimilaite käyttää uudentyyppistä pneumaattista AT-toimilaitetta, jossa on kaksitoiminen ja yksitoiminen tyyppi (jousisäätö), jota ohjataan vaihteella ja telineellä erittäin luotettavasti. halkaisijaltaan suuria venttiilejä ohjataan AW pneumaattisella toimilaitteella vedettävällä ulosvedettävällä rakenteella, ja ne ovat suuria ulostulomomentteja sekä kaksitoimisia ja yksitoimisia (jousireposition).

K: Mistä löydät läppäventtiilejä?

V: Kevyitä läppäventtiilejä löytyy enimmäkseen vesilinjoista ja juomaveden valvontapalveluista. Muita kevyitä venttiileitä, kuten PVC-läppäventtiilejä, voidaan käyttää akvaarioissa ja sprinklerijärjestelmissä. Jotkut yleiset läppäventtiilit on myös tarkoitettu polttoaineen virtauksen säätöön.

K: Kuinka usein pneumaattinen läppäventtiili tulee huoltaa?

V: frThe-taajuus riippuu venttiilin tyypistä, koosta ja sovelluksesta. Yleensä useimmat venttiilit on tarkastettava vähintään kerran vuodessa. Tarkkuus riippuu venttiilin tyypistä, koosta ja sovelluksesta. Yleensä useimmat venttiilit tulee tarkastaa vähintään kerran vuodessa.

K: Kuinka kauan pneumaattiset läppäventtiilit kestävät?

V: Pneumaattiset läppäventtiilit voivat kestää 10 vuodesta yli 100 vuoteen. Tämä riippuu siitä, kuinka niitä huolletaan, minkä tyyppisestä ne on valmistettu ja kuinka usein niitä käytetään.

K: Kuinka avata tai sulkea pneumaattinen läppäventtiili?

V: Käännä kahva osittain avataksesi venttiilin. Sulje venttiili kääntämällä kahvaa kohtisuoraan karaan nähden.

K: Mitä etuja pneumaattisen läppäventtiilin käytöstä on?

V: Läppäventtiilit tarjoavat suuria etuja muihin venttiileihin verrattuna, mukaan lukien niiden kompakti rakenne, kustannustehokkuus ja joustavuus. Nämä venttiilit ovat pieniä ja kevyitä, mutta silti erittäin tehokkaita ohjattaessa virtausnopeuksia. Ne vaativat myös vähän huoltoa säädettävän tiivisteen ansiosta, mikä lisää sen tarkkuutta virtausten hallinnassa. Lisäksi läppäventtiilit ovat suhteellisen helppoja asentaa ja käyttää, mikä tekee niistä ihanteellisia ratkaisuja monenlaisiin sovelluksiin eri aloilla, kuten maatalouslaitteiden valmistuksessa ja öljyntuotannossa. Lisäksi ne voidaan konfiguroida erilaisilla paineensäätötasoilla venttiilin ja asennuksen tyypistä riippuen, mikä tarjoaa lisäetuja toiminnan kannalta.

K: Millaiset teollisuudenalat käyttävät läppäventtiilejä?

V: Läppäventtiilit ovat monipuolisia, kestäviä ja kustannustehokkaita ratkaisuja useille eri aloille. Kemianteollisuudessa pneumaattisia läppäventtiilejä käytetään ohjaamaan prosessivirtausta ja säätämään lämpötilaa, painetta ja muita muuttujia. Elintarviketeollisuudessa niitä käytetään turvallisten tuotteiden pakkaamiseen. Niitä käytetään myös laajasti teollisuuden ilmastointisovelluksissa, kuten jäähdytystorneissa ja lämmön talteenottojärjestelmissä. Muita näitä venttiileitä käyttäviä toimialoja ovat voimalaitokset, öljynjalostamot, tuotantolaitokset, LVI-järjestelmät ja lääkkeet.

K: Onko saatavilla eri kokoja ja malleja läppäventtiileistä?

V: Läppäventtiilejä on saatavana eri kokoisina ja eri malleina eri teollisuudenalojen tarpeisiin. Vakioläppäventtiilien koko vaihtelee 2-tuumaisesta läppäventtiilistä 80 tuumaan asti. On myös erikoistyyppejä, kuten täysi portti, suuri kapasiteetti ja pieni vääntömomentti, jotka tarjoavat ratkaisuja ainutlaatuisiin sovelluksiin. Nämä venttiilit voidaan valmistaa myös erilaisista materiaaleista, kuten valuraudasta, ruostumattomasta teräksestä ja PVC:stä riippuen käyttökohteesta, johon niitä käytetään. Lisäksi tietyntyyppiset läppäventtiilit on suunniteltu säädettävillä trimmikomponenteilla, jotka mahdollistavat niiden toiminnan entistä paremmin tietyissä olosuhteissa, kuten korkeammissa lämpötiloissa tai paineissa.

K: Mitä ottaa huomioon läppäventtiilejä valittaessa?

V: Nesteen tyyppi
Seuraava vaihe on tunnistaa järjestelmän läpi kiertävän nesteen tai aineen tyyppi. Läppäventtiilit voivat yleensä käsitellä kaasuja ja nesteitä; ne eivät kuitenkaan pysty vastaanottamaan irtotavaraa. Ota selvää median ominaisuuksista. Se voi olla syövyttävää, mikä tarkoittaa, että venttiilin rungon ja levyn on oltava ruostumatonta terästä. Voit kuitenkin käyttää hiiliterästä tai halvempia seoksia tavallisiin nesteisiin, kuten veteen.
Kun tiedät nesteen tyypin, valitset toimintatilan, jolla venttiili toimii. Valmistajilla ja toimittajilla on tyypillisesti erilaisia ​​vaihtoehtoja tässä suhteessa.
Valinta perustuu venttiilin pinta-alaan, käyttökohteeseen, hintaan ja tiheyteen, jolla venttiili on kytkettävä pois ja päälle. Asennustapa
Huomioi sitten, pitääkö venttiili laippaa molemmista päistä vai hitsata tai ruuvata se kahden putken väliin.
Kun olet kerännyt nämä tiedot, voit tunnistaa asentamasi läppäventtiilin tekniset tiedot, jotka on yhdenmukaistettu valmistajan tai toimittajan kanssa.
Kapasiteetti
Kapasiteetti on virtausnopeus tai nopeus, jonka läpi materiaali voi kulkea. Tämä sisältää myös venttiilin sisäisen painekyvyn turvallisuuden. Varmista, että tarkistat läppäventtiilin tekniset tiedot varmistaaksesi, että ostat oikean venttiilin järjestelmävaatimuksillesi.
Tarkkuustaso
Jokaisella yrityksen valmistamalla venttiilillä on tekniset tiedot, jotka määrittelevät vuodon määrän tai tilavuuden. Se määrittää myös sulkutiedot, käytävän pituuden ja nesteen määrän, jonka se voi pitää täysin auki ollessaan.
Käyttöikä
Tyypillisesti löydät venttiilin käyttöiän sen teknisistä tiedoista. Yleensä läppäventtiilit tarjoavat pienemmät huoltovaatimukset ja tarjoavat silti tiukan, kuplattoman sulkemisen.
Painehäviö
Painehäviö on olennainen näkökohta, joka on otettava huomioon valittaessa sopivaa venttiiliä, joka sopii tarpeisiisi. Se määrittää paineen vaihtelun läppäventtiilin ulostulon ja sisääntulon välillä.

K: Kuinka huoltaa pneumaattiset läppäventtiilit?

V: ●Varmista, että työolosuhteet ja ympäristö täyttävät määritetyt vaatimukset. Ryhdy varotoimiin estääksesi epäpuhtauksien, kuten veden ja öljyn, pääsyn toimilaitteeseen tai venttiiliin, koska ne voivat lyhentää venttiilin käyttöikää. Säännöllinen huolto on välttämätöntä, mukaan lukien voiteluöljyn lisääminen ja pinnan lian ja pölyn poistaminen.
● Noudata asennuksen aikana asianmukaista liitäntätapaa kiinnittääksesi venttiilin suoraan putkistoon. Useimmissa tapauksissa se voidaan sijoittaa mihin tahansa kohtaan putkilinjassa, mutta sen tulee olla helposti saatavilla huoltoa varten. Huomaa, että sulkuventtiiliä käytettäessä väliaineen virtaus tulee suunnata ylöspäin pystysuorasta venttiililevystä.
● Kun käytät pneumaattista läppäventtiiliä, muista, että se saa avata tai sulkea kokonaan. Jos sitä yritetään käyttää virtausnopeuden säätämiseen, se voi johtaa eroosioon ja tiivistepinnan lisääntyneeseen kulumiseen.
●Varo purkamisen yhteydessä suojata venttiilirungon tiivistepinta törmäysten tai naarmujen aiheuttamilta vaurioilta. Jos ilmenee epänormaaleja ongelmia, jotka estävät normaalin toiminnan, sulje ilmansyöttö ja väliaine syyn selvittämiseksi. Venttiiliä voidaan käyttää uudelleen onnistuneen testauksen jälkeen.
●Käytä käsipyörää, kun avaat ja suljet pneumaattisen läppäventtiilin. Vältä vipujen tai muiden työkalujen käyttöä venttiilivaurioiden estämiseksi. Käännä käsipyörää myötäpäivään sulkeaksesi venttiilin ja vastapäivään avataksesi sen.
●Pitkäaikaista varastointia varten varmista, että venttiili säilytetään hyvin ilmastoidussa ja kuivassa paikassa. Kun säilytät pneumaattista läppäventtiiliä, sulje ja tukkia käytävän molemmat päät, jotta vältyt kosteuden tai pitkäaikaisen altistumisen aiheuttamilta vaurioilta.

Meidät tunnetaan yhtenä ammattimaisimmista pneumaattisten läppäventtiilien valmistajista ja toimittajista Kiinassa, joka tarjoaa korkealaatuisia tuotteita kilpailukykyiseen hintaan. Voit vapaasti ostaa kestävän pneumaattisen läppäventtiilin varastossa täältä tehtaaltamme. Ota meihin yhteyttä saadaksesi hinnaston ja tarjouksen.
